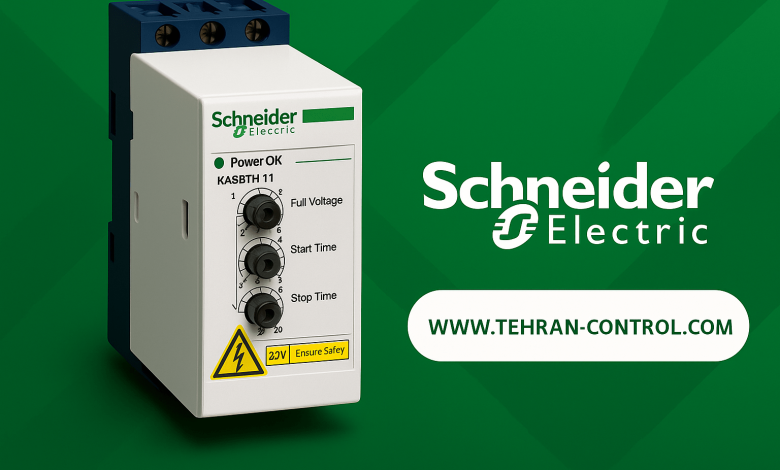

سافت استارتر آنالوگ ATS01 اشنایدر الکتریک

یکی از تجهیزات صنعتی طراحی شده در کمپانی اشنایدر الکتریک ( Schneider ) ،سافت استارتر میباشد. سافت استارتر اشنایدر الکتریک قابلیت کنترل و راه اندازی انواع موتور ها تک فاز و سه فاز را با توان 0.37 تا 15 کیلو وات را دارا میباشد. سافت استارتر های اشنایدر الکتریک در انواع مدل های کوچک و متوسط خانواده Altistart ،توانایی کنترل گشتاور موتور را بدون پرش ناگهانی دارند و همچنین مجهز به سیستم بای پس داخلی  ( By pass ) نیز میباشد.

جریان راه اندازی بالای موتور های الکتریکی سبب صدمه زدن به مدار و کاهش طول عمر موتور میشود.

استفاده از سافت استارتر اشنایدر الکتریک (راه انداز نرم موتور) یکی از شیوه و روش های طراحی شده برای راه اندازی موتور های الکتریکی میباشد که در این صورت موتور بطور تدریجی راه اندازی میشود.

سافت استارتر آنالوگ ATS01 اشنایدر الکتریک برای ماشین های ساده از رنج 1.1 تا 15 کیلووات طراحی و ارائه میشود.

معرفی سافت استارتر آنالوگ ATS01 اشنایدر الکتریک

_ Altivar Soft Starter ATS01 ( سافت استارتر ATS01 ) به عنوان یک واحد استارت / استاپ نرم برای موتور های آسنکرون عمل میکند.

_ Altivar Soft Starter ATS01 ( سافت استارتر ATS01 ) عملکرد شروع ناهمزمان را افزایش میدهد.

_ Altivar Soft Starter ATS01 ( سافت استارتر ATS01 ) گشتاور راه اندازی را بدون سیستم کنترل گشتاور محدود میکند و جریان در هنگام راه اندازی ، در ماشین هایی که نیاز به گشتاور راه اندازی بالایی ندارند به اوج میرسد.

مشخصات کلی سافت استارتر آنالوگ ATS01 اشنایدر الکتریک

_ تنظیم گشتاور راه اندازی

_ کنتاکتور بای پس داخلی

_ سافت استارتر کوچک ، سیم بندی و تنظیمات بسیار آسان

_ سیگنال های نشان دهنده وضعیت موتور در حالت راه اندازی

_ نوع راه اندازی : Start with voltage ramp

درجه حفاظت : IP20

تیپ های مختلف سافت استارتر آنالوگ ATS01 اشنایدر الکتریک

سافت استارتر آنالوگ ATS01 اشنایدر الکتریک به دو تیپ مختلف تقسیم میگردد :

مشخصات فنی ATS01N1 (سافت استارت)

_ این نوع سافت استارتر آنالوگ اشنایدر الکتریک تنها یک فاز ( تک فاز یا سه فاز ) را کنترل میکند.

_ این نوع سافت استارتر اشنایدر الکتریک دارای رله بای پس داخلی میباشد.

_ این نوع سافت استارتر اشنایدر الکتریک توانایی پشتیبانی از رنج توانی 0.37 تا 11 کیلووات را دارا میباشد.

_ این نوع سافت استارتر اشنایدر الکتریک برای الکتروموتور تک فاز و سه فاز مناسب میباشد.

_ این نوع سافت استارتر اشنایدر الکتریک دارای فانکشن راه اندازی نرم میباشد.

_ محدوده ولتاژی این نوع سافت استارتر اشنایدر الکتریک 110_480 ولت میباشد.

_ در این نوع سافت استارتر اشنایدر الکتریک منبع تغذیه خارجی برای کنترل استارت مورد نیاز است.

_ دارای 2 پتاسیومتر جهت تنظیم زمان رمپ راه اندازی و ولتاژ راه اندازی

لازم به ذکر است که این نوع سافت استارتر های اشنایدر الکتریک می بایستی همراه با کنتاکتور خط

( Line contactor ) مورد استفاده قرار بگیرد.

نوع محصول	Altistart 01 N1
کاربرد	ماشین های ساده
ولتاژ تغذیه	200/240V (1P )480/380V (3P )
تعداد فاز	تکفاز یا سه فاز
قدرت موتور بر حسب کیلو وات	0.3 تا 11 KW
گشتاور راه اندازی موتور	80/30%
زمان راه اندازی قابل تنظیم	1ثانیه برای 100 بار راه اندازی در ساعت5 ثانیه برای 20 بار راه اندازی در ساعت

در واقع Altisatart 01 یک سافت استارتر آنالوگ برای گشتاور های پایین است که برای راه اندازی و توقف موتور های آسنکرون به کار میرود. به عبارت بهتر استفاده از این نوع سافت استارتر کارایی موتور را افزایش میدهد و به موتور این اجازه را میدهد ، که به تدریج و به صورت کنترل شده و نرم راه اندازی شود.

ATS01 در بیشتر مواقع از شوک های مکانیکی جلوگیری میکند و همچنین زمان از کار افتادن ، تعمیر و نگهداری موتور را کوتاه میکند.

این نوع سافت استارتر ، گشتاور راه اندازی و همچنین پیک جریان را محدود کرده و در این صورت دستگاه را از راه اندازی با گشتاور بالا بی نیاز میکند.

ATS01 کمپکت است و کاملا راحت نصب میشود بطوری که میتواند به صورت پهلو به پهلو نیز قرار بگیرد.

مشخصات فنی ATS01N2 (سافت استارت / سافت استوپ)

_ این نوع سافت استارتر اشنایدر الکتریک همزمان بر روی دو فاز کنترل دارد.

_ این نوع سافت استارتر اشنایدر الکتریک دارای کنتاکت بای پس داخلی میباشد.

_ این نوع سافت استارتر اشنایدر الکتریک توانایی  پشتیبانی از رنج توان موتور 0.75 تا 15 کیلووات را دارا میباشد.

_ ولتاژ منبع تغذیه موتور : 230 ولت ، 400 ولت ، 480 ولت (50 / 60 هرتز)

_ دارای 3 پتاسیومتر جهت تنظیم زمان رمپ راه اندازی و توقف و ولتاژ راه اندازی

_ دارای تغذیه کنترل به صورت داخلی

_ دارای دو LED جهت نمایش وضعیت سافت استارتر

_دارای دو ورودی دیجیتال به عنوان RUN / STOP

_ دارای یک ورودی برای عملکرد BOOST

_ دارای یک خروجی دیجیتال و یک خروجی رله ای

لازم به ذکر است که در این تیپ از سافت استارتر های اشنایدر الکتریک چنانچه ضرورتی نداشته باشد، نیازی به کنتاکتور خط ( کنتاکتور ایزولاسیون ) نیست.

در واقع این نوع سافت استارتر به عنوان محدود کننده گشتاور در شروع ، و یا به عنوان راه انداز/توقف نرم موتور آسنکرون عمل میکند.

استفاده از این نوع سافت استارتر به موتور های آسنکرون امکان شروع تدریجی ، نرم و کنترل شده میدهد که باعث افزایش عملکرد آن و جلوگیری از شوک های مکانیکی ، منجر به ساییدگی ، پارگی ، تعمیر و نگهداری  میشود.

نوع محصول	Altistart 01 N2
کاربرد محصول	ماشین های ساده
ولتاژ تغذیه	380/415  V
تعداد فاز	سه فاز
قدرت موتوربرحسب کیلووات	3 تا 45  KW
زمان راه اندازی قابل تنظیم	قابل تنظیم از 1 تا 10 ثانیه

ATSU01N2 ( سافت استارت / سافت استوپ)

در واقع مشخصات این تیپ از سافت استارتر اشنایدر الکتریک همانند ATS01N2 میباشد ولی با این تفاوت که قابلیت قرار گیری سیستم TeSyS model U ( یک کنترلر و محافظ میباشد) بر روی آن وجود دارد.

ویژگی ها و مزایای سافت استارتر آنالوگ ATS01 اشنایدر الکتریک

_ سافت استارتر ATS01 اشنایدر، راه اندازی را برای انواع پمپ ها  ، فن ها ، کمپروسور ها ، انواع نوار نقاله جهت انتقال مواد و همچنین ماشین های اتوماتیک در کارواش ها و انواع ماشین های الکتریکی فراهم میکند.

_ سافت استارتر ATS01 اشنایدر، جریان راه اندازی بالا و صدای راه اندازی و توقف موتور ها را محدود میکند.

_ سافت استارتر ATS01 اشنایدر، باعث کاهش آلودگی صوتی در محیط های کاری میشود.

_ ATS01 ، یکی از کوچک ترین سافت استارتر های موجود در بازار است که تقریبا در همه جا قابل نصب است.

سافت استارتر های Altistart 01 ، با ابعاد 45 میلی متری برای راه اندازی موتور IEC استفاده میشوند.

کاربرد سافت استارتر آنالوگ ATS01 اشنایدر الکتریک

_ نوار نقاله

_ پمپ ها

_ فن ها

_ کمپرسورها

_ درب های اتوماتیک و گیت ها

_ جرثقیل های کوچک

در ادامه بیشتر در این باره صحبت میکنیم.

کمپرسور

_ رفع لغزش تسمه

_ کاهش جریان لحظه ای

_ حفاظت در برابر تغییر فاز

_ تخلیه جریان در هنگام توقف موتور

فن

_ تشخیص اضافه بار و یا کم باری

_ تشخیص خرابی موتور و فن ها

_ جلوگیری از گشتاور ترمزی در زمان توقف

پمپ

_ کاهش سرعت و توقف کنترل شده به منظور جلوگیری از ایجاد ضربات چکشی

_ حفاظت در برابر کم باری و تغییر فاز

نوار نقاله و سیستم های حمل و نقل

_ شروع نرم ، کاهش ضربه و لغزش تسمه

_ نظارت بر اضافه جریان و یا کم باری برای تشخیص خرابی

_ تنظیم پارامتر های ثانویه موتور بسته به نوع محموله انتقالی

مقایسه سافت استارتر آنالوگ ATS01  اشنایدر الکتریک

ATS01N222QN	22A three-phase-380v…415v/ATS01 N2 series	22 A	three-phase
ATS01N232QN	32A three-phase-380v…415v/ATS01 N2 series	32A	three-phase
ATS01N206QN	6A three-phase-380v…415v/ATS01 N2 series	6A	three-phase
ATS01N209QN	9A three-phase-380v…415v/ATS01 N2 series	9A	three-phase
ATS01N212QN	12A three-phase-380v…415v/ATS01 N2 series	12A	three-phase
ATS01N109FT	9A Singhe phase,230v or three phase,200…480v,ATS01 N1 Series	9A	Singhe phase/three phase
ATS01N112FT	12A Singhe phase,230v or three phase,200…480v,ATS01 N1 Series	12A	Singhe phase/three phase
ATS01N125FT	25A Singhe phase,230v or three phase,200…480v,ATS01 N1 Series	25A	Singhe phase/three phase
ATS01N106FT	6A Singhe phase,230v or three phase,200…480v,ATS01 N1 Series	6A	Singhe phase/three phase
ATS01N103FT	3A Singhe phase,230v or three phase,200…480v,ATS01 N1 Series	3A	Singhe phase/three phase
