سافت استارتر ATS22 اشنایدر الکتریک | بررسی سافت استارتر با کنتاکتور بایپس داخلی

در صنایع برق و اتوماسیون، استفاده از سافت استارترها به‌عنوان راهکاری موثر برای راه‌اندازی نرم موتورهای الکتریکی، اهمیت روزافزونی پیدا کرده است. سافت استارتر سری ATS22 اشنایدر الکتریک به‌عنوان یکی از پیشرفته‌ترین محصولات این حوزه، عملکردی هوشمندانه، پایدار و منعطف را برای کاربردهای صنعتی ارائه می‌دهد. این راه‌انداز نرم دیجیتال با قابلیت‌های متنوع، به‌ویژه در پروژه‌های با توان متوسط، جایگاه ویژه‌ای در بازار برق صنعتی ایران دارد.

فروشگاه تهران کنترل به‌عنوان نمایندگی رسمی اشنایدر الکتریک در ایران، این مدل را با موجودی دائم، ضمانت اصالت کالا و پشتیبانی فنی کامل عرضه می‌کند. در ادامه با ویژگی‌ها، مزایا، نحوه انتخاب، نصب و نگهداری سافت استارتر ATS22 بیشتر آشنا خواهیم شد.

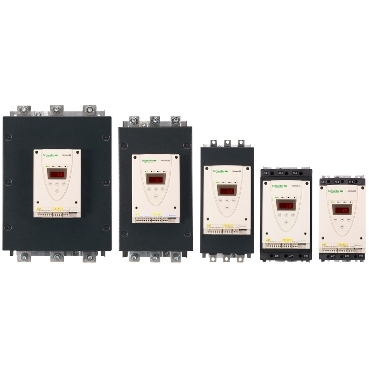

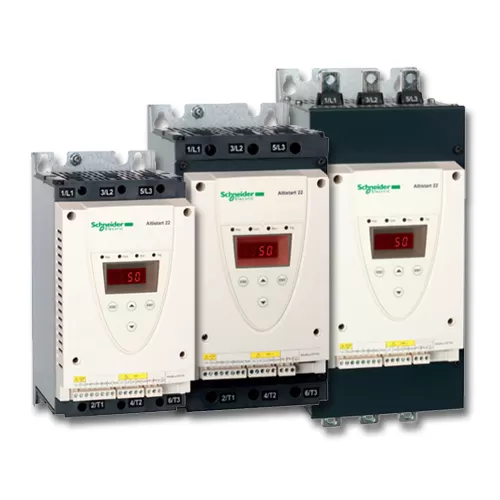

معرفی جامع سافت استارتر ATS22 اشنایدر الکتریک

سافت استارتر ATS22 اشنایدر الکتریک نسل جدیدی از راه‌اندازهای نرم دیجیتال است که با هدف کاهش تنش‌های الکتریکی و مکانیکی هنگام راه‌اندازی موتور طراحی شده. این مدل با بهره‌گیری از بای‌پس داخلی، قابلیت تنظیم پارامترهایی مانند رمپ استارت و توقف، حفاظت در برابر اضافه‌بار، خطای فاز و نوسانات ولتاژ را فراهم می‌کند.

ATS22 برای کاربردهایی چون پمپ‌ها، فن‌ها، نوار نقاله‌ها و کمپرسورهای صنعتی ایده‌آل است. از دیگر ویژگی‌های آن می‌توان به نصب آسان در تابلو برق و پشتیبانی از پروتکل‌های ارتباطی صنعتی اشاره کرد.

ویژگی‌های کلیدی سافت استارتر ATS22

سافت استارتر دیجیتال ATS22 یک راه‌انداز موتور هوشمند است که برای کنترل موتورهای سه‌فاز با توان متوسط طراحی شده است. این تجهیز دارای بای‌پس داخلی بوده و با الگوریتم‌های کنترل گشتاور، راه‌اندازی نرمی را فراهم می‌کند که از آسیب‌های مکانیکی و الکتریکی جلوگیری می‌کند.

مهم‌ترین ویژگی‌های فنی سافت استارتر اشنایدر ATS22 عبارتند از:

  • کنترل گشتاور پیشرفته (Torque Control)
  • بای‌پس داخلی داخلی تعبیه‌شده برای کاهش گرما و صرفه‌جویی در فضا
  • رابط کاربری ساده و دیجیتال با LCD
  • محدوده توان وسیع: از 4 کیلووات تا بیش از 250 کیلووات
  • قابلیت تشخیص خطا و هشدار زودهنگام
  • ارتباط با سیستم‌های کنترلی از طریق Modbus

این مدل تحت عنوان‌های سافت استارتر با بایپس داخلی ATS22، راه‌انداز موتور اشنایدر ATS22 یا سافت استارتر توان متوسط اشنایدر نیز شناخته می‌شود.

کاربردهای سافت استارتر ATS22 در صنایع مختلف

راه‌انداز نرم موتور ATS22 با توجه به طراحی صنعتی و انعطاف‌پذیری بالا، در طیف گسترده‌ای از پروژه‌ها و صنایع قابل استفاده است. موارد مصرف رایج آن شامل:

  • صنایع نفت، گاز و پتروشیمی
  • پمپ‌های بزرگ آب و فاضلاب شهری
  • فن‌های صنعتی و بلوئرها در کارخانجات سیمان و فولاد
  • نوار نقاله‌های صنعتی و خطوط بسته‌بندی اتوماتیک
  • سیستم‌های تهویه صنعتی در تونل‌ها، ایستگاه‌ها و کارخانجات بزرگ
  • کمپرسورها، خردکن‌ها و آسیاب‌های صنعتی

جدول مشخصات فنی سافت استارتر ATS22 اشنایدر الکتریک

ویژگی فنیمشخصات
مدلAltistart 22 (ATS22D, ATS22C Series)
رنج توان پشتیبانی (kW)4 تا 250 کیلووات (در ولتاژ 400 ولت سه‌فاز)
ولتاژ نامی ورودی208 تا 600 ولت AC، سه‌فاز
فرکانس تغذیه50/60 هرتز
جریان نامی (In)از 17 آمپر تا 590 آمپر (بسته به مدل)
نوع کنترلکنترل گشتاور موتور با محدودکننده جریان، رمپ ولتاژ قابل تنظیم
بای‌پس داخلیدارد (Built-in bypass contactor)
نوع بار قابل پشتیبانیگشتاور ثابت (فن، پمپ) و گشتاور متغیر (کمپرسور، نوار نقاله)
مدت زمان رمپ قابل تنظیماز 1 تا 60 ثانیه برای استارت و استاپ
رله حفاظتی داخلیاضافه بار، افت فاز، اضافه ولتاژ، اضافه جریان، اتصال کوتاه، خطای گرمایی
پروتکل ارتباطیModbus RTU (پورت RS485)
درجه حفاظت (IP Rating)IP20 تا IP21 (بسته به مدل و نحوه نصب)
دمای کاری مجاز10- تا 60+ درجه سانتی‌گراد
ابعاد (میلیمتر)از 130×240×200 تا 310×560×285 (بسته به مدل و توان)
قابلیت نصب روی ریل DIN یا صفحهدارد
نمایشگر وضعیت و برنامه‌ریزیپنل LED یا LCD با دکمه‌های تنظیم پارامترها
استانداردها و گواهی‌هاIEC/EN 60947-4-2, UL, CSA, CE, RoHS

مزایای استفاده از سافت استارتر ATS22 اشنایدر الکتریک

سافت استارتر سری ATS22 با بهره‌گیری از فناوری دیجیتال و طراحی صنعتی پیشرفته، مزایای متعددی را برای کاربران صنعتی فراهم می‌کند. این مزایا هم از نظر فنی و هم از نظر اقتصادی قابل‌توجه‌اند، به‌ویژه در پروژه‌هایی که پایداری عملکرد و طول عمر تجهیزات حیاتی است.

کاهش نوسانات در راه‌اندازی موتور

یکی از مهم‌ترین مزایای سافت استارتر دیجیتال ATS22، حذف جریان‌های هجومی و نوسانات ولتاژ در لحظه استارت موتور است. این قابلیت باعث کاهش فشار مکانیکی بر شفت موتور و تجهیزات مکانیکی متصل می‌شود.

افزایش عمر موتور با کاهش استهلاک

با کنترل تدریجی ولتاژ و گشتاور، استهلاک بلبرینگ‌ها، کوپلینگ‌ها و سیم‌پیچ‌های موتور به شکل محسوسی کاهش می‌یابد. در نتیجه، عمر مفید موتور افزایش یافته و نیاز به تعمیرات سنگین کمتر می‌شود.

صرفه‌جویی در مصرف انرژی

استفاده از سافت استارتر اشنایدر ATS22 به همراه بای‌پس داخلی، موجب کاهش تلفات حرارتی در زمان کارکرد ثابت می‌شود. این امر به کاهش مصرف برق و هزینه‌های عملیاتی کمک می‌کند.

کنترل بهتر بر روی فرآیندهای صنعتی

امکان تنظیم پارامترهای راه‌اندازی و توقف نرم، همراه با حفاظت‌های داخلی، به اپراتور اجازه می‌دهد تا کنترل دقیق‌تری بر روی سیستم‌های متصل داشته باشد. این ویژگی به‌ویژه در خطوط تولید حساس بسیار مهم است.

لیست مزایای فنی سافت استارتر ATS22 اشنایدر:

  • جلوگیری از جریان‌های لحظه‌ای بالا
  • حفاظت در برابر اضافه‌بار، افت ولتاژ و خطای فاز
  • دارای بای‌پس داخلی برای حذف گرمای اضافی
  • پشتیبانی از پروتکل‌های ارتباطی صنعتی
  • مناسب برای نصب در تابلوهای صنعتی با فضای محدود
  • عملکرد پایدار در محیط‌های صنعتی با نویز بالا

نحوه انتخاب سافت استارتر ATS22 برای پروژه‌های مختلف

برای انتخاب صحیح راه‌انداز موتور اشنایدر ATS22 در یک پروژه صنعتی، توجه به پارامترهای فنی و شرایط کاری بسیار ضروری است. انتخاب نادرست ممکن است باعث عملکرد ناقص، ایجاد خطا یا کاهش عمر دستگاه شود.

تعیین قدرت الکتریکی مورد نیاز

اولین گام، بررسی توان موتور و جریان نامی آن است. مدل‌های ATS22 در توان‌های مختلف (از 4 کیلووات تا بیش از 250 کیلووات) در فروشگاه تهران کنترل موجود هستند و می‌توان آن‌ها را بر اساس مشخصات موتور انتخاب کرد.

در نظر گرفتن نوع بار و کاربرد

در صنایع مختلف، نوع بار ممکن است گشتاور ثابت (مانند نوار نقاله) یا گشتاور متغیر (مانند فن‌ها و پمپ‌ها) باشد. مدل ATS22 قابلیت تنظیم بر اساس نوع بار را دارد که باید در زمان خرید در نظر گرفته شود.

ارزیابی هزینه و بودجه مناسب

با وجود امکانات پیشرفته، سافت استارتر ATS22 نسبت به راه‌حل‌های پیچیده مانند درایوها (VFD) قیمت پایین‌تری دارد. با این حال، مقایسه آن با مدل‌های ساده‌تر مانند ATS01 برای پروژه‌های سبک از نظر بودجه نیز مهم است.

لیست نکات کلیدی در انتخاب سافت استارتر ATS22:

  • بررسی توان موتور (kW) و جریان راه‌اندازی
  • نوع بار (سبک، نیمه‌سنگین، سنگین)
  • فضای موجود در تابلو برق
  • نیاز به ارتباط Modbus یا سایر پروتکل‌ها
  • دمای محیط نصب و کلاس حفاظت مورد نیاز
  • قیمت، گارانتی و خدمات پس از فروش

نصب و راه‌اندازی سافت استارتر ATS22 اشنایدر الکتریک

نصب صحیح و راه‌اندازی اصولی سافت استارتر اشنایدر سری ATS22 نقش حیاتی در عملکرد ایمن و طول عمر این تجهیز دارد. این مدل با طراحی ماژولار و دیجیتال خود، قابلیت نصب در فضاهای محدود تابلو برق را دارا است و از آنجایی که دارای بای‌پس داخلی است، نیاز به فضای اضافی برای بای‌پس خارجی را حذف می‌کند.

مراحل نصب سافت استارتر ATS22

مراحل اصلی نصب به ترتیب زیر است:

  1. قطع کامل برق ورودی تابلو برق و ایمن‌سازی محل نصب
  2. نصب سافت استارتر روی ریل یا صفحه تابلو برق با توجه به ابعاد و محل گردش هوا
  3. اتصال ترمینال‌های ورودی و خروجی سه‌فاز مطابق دیاگرام فنی دستگاه
  4. اتصال کنترلرها یا PLC در صورت نیاز به درگاه‌های ارتباطی (مانند Modbus)
  5. بررسی سیم‌کشی حفاظتی (ارت، کلید محافظ جان، فیوز مناسب)
  6. استارت اولیه بدون بار و سپس بارگذاری کامل موتور پس از تنظیمات

تنظیمات اولیه پس از نصب

پس از نصب، با استفاده از پنل دیجیتال LCD یا نرم‌افزار تخصصی اشنایدر، می‌توان پارامترهای اولیه را به صورت زیر تنظیم کرد:

  • Ramp Time Start/Stop: زمان افزایش یا کاهش ولتاژ برای راه‌اندازی و توقف نرم
  • Initial Voltage: سطح ولتاژ شروع در لحظه راه‌اندازی
  • Current Limit: محدودیت جریان در حین استارت
  • Overload Protection: تنظیم حساسیت حفاظت در برابر اضافه‌بار
  • Communication Settings: فعال‌سازی پروتکل ارتباطی در صورت نیاز

تمامی مدل‌های سافت استارتر ATS22 اشنایدر الکتریک که توسط فروشگاه تهران کنترل ارائه می‌شوند، به همراه دفترچه راهنمای فارسی، کاتالوگ فنی و مشاوره نصب عرضه می‌شوند.

مشکلات رایج در سافت استارتر ATS22 و راه‌حل‌های مناسب

اگرچه سافت استارتر ATS22 از نظر پایداری عملکرد جزو محصولات پیشرو محسوب می‌شود، اما در برخی پروژه‌ها به دلیل نصب غیراصولی یا عدم تنظیم صحیح ممکن است مشکلاتی مشاهده شود.

مشکلات نوسانات ولتاژ و راهکارها

  • مشکل: موتور با ضربه یا پرش ناگهانی شروع به کار می‌کند.
  • علت: مقدار Initial Voltage خیلی بالا یا زمان Ramp خیلی کوتاه تنظیم شده.
  • راهکار: کاهش مقدار ولتاژ اولیه و افزایش مدت زمان راه‌اندازی (Ramp Time).
  • مشکل: سیستم در زمان توقف با صدای زیاد یا قطع ناگهانی مواجه می‌شود.
  • علت: Ramp Down غیرفعال یا زمان آن خیلی کوتاه است.
  • راهکار: فعال‌سازی توقف نرم و افزایش زمان آن.

2. خطاهای رایج در نصب و نحوه رفع آن‌ها

نوع خطاعلت احتمالیراه‌حل پیشنهادی
خطای PHF (فاز از دست رفته)سیم‌کشی ناقص یا قطع یکی از فازهابررسی ترمینال‌های ورودی و خروجی موتور
خطای OCF (اضافه جریان)تنظیم اشتباه پارامتر جریان، یا اتصال کوتاهکاهش جریان مجاز یا بررسی اتصال‌ها
خطای OHF (گرمای بیش از حد)نصب در فضای محدود یا تهویه ناکافیاطمینان از تهویه و کاهش بار موتور
خطای SCF (کوتاه‌مدار)سیم‌کشی نادرست یا اتصال مستقیم فازهابررسی دقیق نقشه سیم‌کشی و اصلاح آن

لیست نکات ایمنی نصب و راه‌اندازی:

  • نصب فقط توسط نیروی متخصص برق صنعتی انجام شود
  • بررسی تهویه تابلو برق برای جلوگیری از داغ شدن
  • تنظیمات مطابق دفترچه فنی انجام شود
  • تست بدون بار پیش از راه‌اندازی اصلی الزامی است
  • استفاده از فیوز مناسب و کلید محافظ در ورودی توصیه می‌شود

مقایسه سافت استارتر ATS22 با دیگر مدل‌ها

در مجموعه محصولات اشنایدر الکتریک، مدل‌های متنوعی از سافت استارترها مانند ATS01، ATS22 و ATS48 برای سطوح مختلف کاربرد طراحی شده‌اند. در این بخش، سافت استارتر ATS22 را با سایر مدل‌ها، به‌ویژه ATS48 و نسخه‌های دیگر Altistart مقایسه می‌کنیم.

مزایای ATS22 نسبت به ATS48

اگرچه ATS48 برای کاربردهای سنگین‌تر طراحی شده و قابلیت‌های پیچیده‌تری دارد، اما ATS22 برای بسیاری از پروژه‌های صنعتی با توان متوسط گزینه بهینه‌تری محسوب می‌شود:

ویژگیATS22ATS48
توان پشتیبانیتا 250 کیلوواتتا 900 کیلووات
بای‌پس داخلیداردندارد (خارجی نصب می‌شود)
ابعاد فیزیکیکوچک‌تربزرگ‌تر
قیمتمناسب‌تربالاتر
کاربرد اصلیپمپ‌ها، فن‌ها، نوار نقاله‌های متوسطکمپرسورها، سنگ‌شکن‌ها، آسیاب‌ها
راه‌اندازی نرم و حفاظتاستاندارد و قابل اطمینانپیشرفته‌تر و مناسب بارهای سنگین

برای پروژه‌هایی که به سادگی نصب، صرفه‌جویی در فضا و هزینه کمتر اهمیت دارند، سافت استارتر اشنایدر ATS22 انتخاب بهتری است.

تفاوت‌های ATS22 و Altistart 22 در مدل‌های خاص

گرچه Altistart 22 در واقع همان سری ATS22 است، اما برخی نسخه‌های سفارشی این محصول دارای ویژگی‌های خاص مانند:

  • رله‌های حفاظتی بیشتر
  • خروجی‌های دیجیتال قابل برنامه‌ریزی
  • پشتیبانی از پروتکل‌های اضافی مانند CANopen یا Profibus

اگر در پروژه‌ای به ویژگی‌های خاصی نیاز دارید، فروشگاه تهران کنترل به‌عنوان نمایندگی رسمی اشنایدر، امکان تهیه نسخه‌های سفارشی Altistart 22 را فراهم می‌کند.

نکات نگهداری و عیب‌یابی سافت استارتر ATS22

نگهداری اصولی از سافت استارتر دیجیتال ATS22 موجب افزایش طول عمر تجهیز، حفظ دقت عملکرد و کاهش خطاهای عملیاتی می‌شود.

نکات کلیدی در نگهداری:

  • بررسی دوره‌ای ترمینال‌ها و اتصالات برای جلوگیری از شل‌شدن یا داغ شدن
  • پاک‌سازی غبار داخل تابلو برق با هوای فشرده یا سیستم فیلتر
  • تست عملکرد بای‌پس داخلی و حفاظت‌ها هر ۶ ماه
  • بروزرسانی نرم‌افزار (در مدل‌هایی با قابلیت ارتباط شبکه‌ای)
  • بررسی مستمر دمای محیط نصب و عملکرد فن خنک‌کننده

مراحل عیب‌یابی ساده:

مشکل مشاهده‌شدهاحتمال علتراه‌حل پیشنهادی
استارت با تأخیر زیادزمان Ramp بالا تنظیم شدهکاهش مقدار زمان شروع
صدای نویز در راه‌اندازیمشکل در سیم‌کشی یا فیلتر EMCبررسی کابل‌ها و نصب فیلتر خارجی
ریست شدن خودبه‌خوددمای بیش از حد یا اضافه‌باربررسی تهویه و کاهش جریان بار
توقف ناگهانی موتورخطای SCF یا PHFتست کامل سیم‌کشی موتور و سلامت ترمینال‌ها

آینده سافت استارترها و تکنولوژی‌های نوین

سافت استارترهای صنعتی نیز مانند سایر تجهیزات برق، به‌سمت هوشمندسازی و دیجیتال‌سازی پیش می‌روند. مدل‌های جدید از برندهایی مانند اشنایدر دارای امکاناتی هستند که تا چند سال پیش در درایوها دیده می‌شد.

پیشرفت‌های تکنولوژیکی در زمینه سافت استارترها

  • اضافه شدن حسگرهای هوشمند داخلی برای اندازه‌گیری دما، جریان، ولتاژ
  • نمایشگرهای لمسی رنگی برای تنظیمات سریع‌تر
  • پشتیبانی از Cloud Monitoring برای کنترل از راه دور
  • قابلیت اتصال به اینترنت اشیا (IoT Ready) در برخی مدل‌های آینده

تأثیر هوش مصنوعی بر عملکرد سافت استارترها

  • الگوریتم‌های AI برای تشخیص زودهنگام خطاها
  • تنظیم خودکار پارامترها با توجه به نوع بار
  • تحلیل عملکرد موتور برای پیش‌بینی خرابی و زمان تعمیر

آیا سافت استارتر ATS22 اشنایدر انتخاب مناسبی برای پروژه شماست؟

سافت استارتر ATS22 اشنایدر الکتریک به‌عنوان یکی از پیشرفته‌ترین مدل‌های دیجیتال راه‌انداز نرم موتور در بازار، ترکیبی از قابلیت‌های فنی، انعطاف‌پذیری بالا و نصب آسان را برای پروژه‌های صنعتی متوسط تا سنگین فراهم می‌کند. وجود بای‌پس داخلی، کنترل گشتاور دقیق، حفاظت‌های پیشرفته و امکان ارتباط با شبکه‌های صنعتی، آن را به گزینه‌ای ایده‌آل برای طیف گسترده‌ای از کاربردها تبدیل کرده است.

اگر به دنبال تجهیزی مطمئن برای راه‌اندازی نرم، کاهش استهلاک و صرفه‌جویی در مصرف انرژی هستید، ATS22 انتخابی منطقی و اقتصادی خواهد بود. مقایسه آن با مدل‌هایی مانند ATS48 و ATS01 نشان می‌دهد که برای پروژه‌هایی با بودجه کنترل‌شده و فضای محدود، ATS22 از نظر عملکرد و قیمت توازن خوبی دارد.

برای تهیه این محصول، پیشنهاد می‌شود از فروشگاه تهران کنترل به‌عنوان نمایندگی رسمی برند اشنایدر الکتریک در ایران استفاده نمایید. این فروشگاه با موجودی گسترده، پشتیبانی فنی تخصصی و مشاوره رایگان، شرایطی مطمئن برای خرید تجهیزات برق صنعتی فراهم کرده است.
