انتخاب صحیح فیوز برای تابلوهای برق صنعتی، یکی از مهم‌ترین تصمیمات مهندسی در طراحی و حفاظت از سیستم‌های الکتریکی است. فیوزها نقش اساسی در جلوگیری از آسیب‌های ناشی از اتصال کوتاه، اضافه‌بار و خطاهای الکتریکی ایفا می‌کنند. اگر فیوز با نوع بار یا شرایط کاری سازگار نباشد، نه‌تنها سیستم از کار می‌افتد، بلکه ممکن است خسارات مالی یا حتی خطرات جانی ایجاد شود.
در این راهنمای جامع، به بررسی انواع فیوزهای صنعتی، روش‌های انتخاب، محاسبات آمپر مناسب، استانداردها و اشتباهات رایج در این حوزه می‌پردازیم. همچنین در طول مقاله به برند معتبر اشنایدر الکتریک و خدمات تهران کنترل، نمایندگی رسمی اشنایدر الکتریک در ایران اشاره خواهد شد. اگر به دنبال انتخاب مطمئن، موجودی به‌روز و مشاوره تخصصی هستید، فروشگاه تهران کنترل یکی از بهترین گزینه‌ها در ایران است.
فیوز صنعتی چیست و اهمیت آن در تابلوهای برقی
در این بخش، ابتدا با تعریف فیوز صنعتی آشنا می‌شویم و تفاوت‌های آن را با فیوزهای خانگی بررسی می‌کنیم. همچنین نقش کلیدی فیوزها در حفاظت از تجهیزات صنعتی، جلوگیری از آسیب به مدار و کاهش خطرات ناشی از اتصال کوتاه مورد بررسی قرار می‌گیرد.
تعریف و نقش حفاظتی فیوز در مدار
فیوز (Fuse) قطعه‌ای حفاظتی در مدارهای الکتریکی است که برای قطع خودکار جریان در صورت افزایش غیرمجاز طراحی شده است. زمانی که جریان بیش از حد مجاز عبور کند، عنصر داخلی فیوز ذوب شده و جریان مدار را قطع می‌کند تا از آسیب به سایر تجهیزات جلوگیری شود.
تفاوت فیوز صنعتی با فیوز خانگی
فیوزهای صنعتی از نظر طراحی، عملکرد و ظرفیت تحمل جریان، با نمونه‌های خانگی کاملاً متفاوت‌اند. فیوز صنعتی برای شرایط سنگین کاری، تجهیزات قدرت و محیط‌های صنعتی طراحی شده است؛ در حالی که فیوزهای خانگی بیشتر برای مصرف عمومی با جریان پایین مورد استفاده قرار می‌گیرند.
| نوع فیوز | محدوده کاربرد | ویژگی‌ها |
|---|---|---|
| فیوز خانگی | تابلوهای مسکونی | ساده، کم‌ظرفیت، ارزان |
| فیوز صنعتی | تابلوهای برق صنعتی، موتورها، PLC | مقاوم، توان قطع بالا، طراحی متناسب با استاندارد صنعتی |
بسیاری از محصولات اشنایدر الکتریک از جمله فیوزهای صنعتی سری Acti9، دارای طراحی خاص برای محافظت از بارهای صنعتی هستند و با ولتاژ و جریان‌های بالا سازگاری کامل دارند.
اهمیت انتخاب صحیح فیوز
انتخاب نادرست فیوز می‌تواند منجر به مشکلات زیر شود:
- قطع ناگهانی برق حتی در شرایط نرمال
- عدم عملکرد فیوز در زمان اتصال کوتاه واقعی
- گرم شدن بیش از حد سیم‌ها و آسیب به تجهیزات
- توقف فرآیندهای صنعتی و کاهش راندمان سیستم
برای مثال، در تابلوهایی که کنترلرهای PLC مدل M241 یا M580 اشنایدر نصب شده‌اند، استفاده از فیوز نامتناسب می‌تواند باعث ریست شدن سیستم، افزایش زمان توقف یا حتی سوختن تجهیزات کنترلی شود.
بنابراین، یکی از اصول طراحی و بهره‌برداری ایمن از تابلوهای صنعتی، انتخاب دقیق فیوز مطابق با نوع بار و شرایط کاری است. پیشنهاد می‌شود برای اطمینان از کیفیت و اصالت کالا، از مراکز معتبر مانند فروشگاه تهران کنترل با موجودی کامل فیوزهای اشنایدر خرید انجام شود.

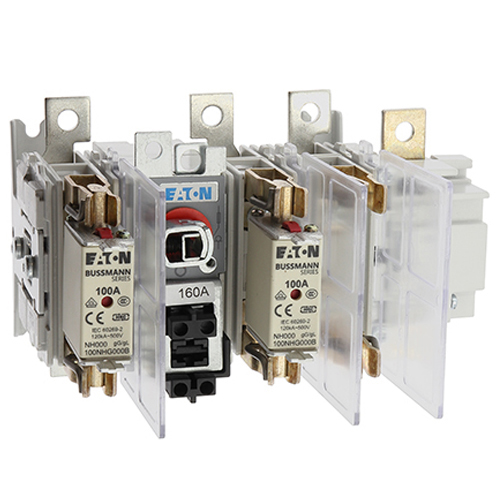

انواع فیوزهای صنعتی و کاربرد هر کدام
در سیستم‌های برق صنعتی، استفاده از فیوز مناسب بر اساس نوع بار و عملکرد مورد انتظار اهمیت بسیار بالایی دارد. شناخت انواع فیوزها به مهندسان کمک می‌کند تا با توجه به مشخصات تجهیزات و شرایط کاری، از حفاظت بهینه‌تری بهره‌مند شوند. در این بخش، انواع متداول فیوزهای صنعتی، کاربردها و تفاوت‌های آن‌ها بررسی می‌شود.
فیوز کندکار (Time-Delay Fuse)
فیوز کندکار یا تأخیری، به گونه‌ای طراحی شده که در برابر جریان‌های لحظه‌ای (Inrush Current) واکنش فوری نشان نمی‌دهد. این نوع فیوز در تجهیزاتی مانند موتورهای الکتریکی، ترانسفورماتورها و بارهای القایی که در لحظه راه‌اندازی جریان بالایی دارند، بسیار مناسب است.
کاربردها: موتورهای سه‌فاز، کمپرسورها، تابلوهای قدرت
مزایا: جلوگیری از قطع ناگهانی به‌دلیل جریان‌های راه‌اندازی
پیشنهاد فنی: استفاده از فیوز کندکار در کنار رله حرارتی، حفاظت بهتری برای موتور ایجاد می‌کند.
فیوز سریع‌کار (Fast-Acting Fuse)
این نوع فیوز، بلافاصله پس از عبور جریان بیش از حد، مدار را قطع می‌کند و برای محافظت از تجهیزات حساس نظیر PLC، درایورها و بردهای الکترونیکی کاربرد دارد.
در محصولات اشنایدر الکتریک نیز، از فیوزهای سریع‌کار در بخش‌های کنترل و تجهیزات دیجیتال استفاده می‌شود.
کاربردها: مدارات فرمان، PLC، تجهیزات حساس الکترونیکی
مزایا: واکنش سریع، حفاظت از تجهیزات ظریف
نکته: این فیوز نباید در مدارهایی که بار القایی دارند به‌تنهایی استفاده شود.
فیوزهای قابل تنظیم (Adjustable Fuse)
این دسته از فیوزها بیشتر در تجهیزات پیشرفته‌تر استفاده می‌شوند که نیاز به تنظیم دقیق جریان قطع دارند. اگرچه کمتر در تابلوهای سنتی دیده می‌شوند، اما در تابلوهای هوشمند، بسیار کاربردی‌اند.
کاربردها: سیستم‌های مدرن با بارهای متغیر، تابلوهای کنترل فرآیند
مزایا: انعطاف‌پذیری، افزایش عمر فیوز
پیشنهاد: ترکیب با کلیدهای اتوماتیک قابل برنامه‌ریزی عملکرد را بهینه می‌کند.

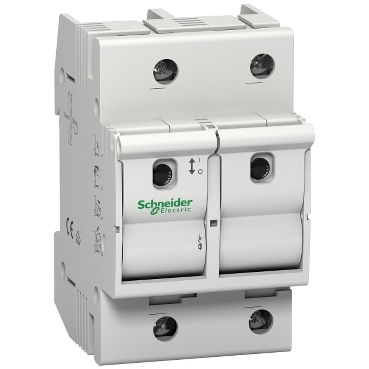

فیوز کاردی (Cartridge Fuse)
فیوزهای کاردی رایج‌ترین نوع فیوز در تابلوهای صنعتی هستند. آن‌ها به‌راحتی در نگهدارنده‌های فیوز (Fuse Holder) نصب می‌شوند و دارای استانداردهای متنوعی هستند. بسیاری از فیوزهای اشنایدر الکتریک در سری‌های Acti9 یا TeSys در این قالب عرضه می‌شوند.
کاربردها: اکثر تابلوهای توزیع، بارهای عمومی، سیستم‌های روشنایی
مزایا: نصب آسان، قیمت مناسب، طراحی استاندارد
ویژگی: توان قطع بالا و تنوع در رنج جریانی
جدول مقایسه‌ای انواع فیوزهای صنعتی
| نوع فیوز | سرعت عملکرد | کاربرد اصلی | مزیت مهم |
|---|---|---|---|
| کندکار (Time-Delay) | متوسط | موتورها، ترانس‌ها | جلوگیری از قطع هنگام جریان راه‌اندازی |
| سریع‌کار (Fast-Acting) | بالا | مدارهای فرمان، PLC | حفاظت سریع از تجهیزات حساس |
| قابل تنظیم | سفارشی‌پذیر | تجهیزات پیچیده | تطبیق‌پذیری با بارهای متغیر |
| کاردی (Cartridge) | استاندارد | بارهای عمومی | مقرون‌به‌صرفه و کاربردی |

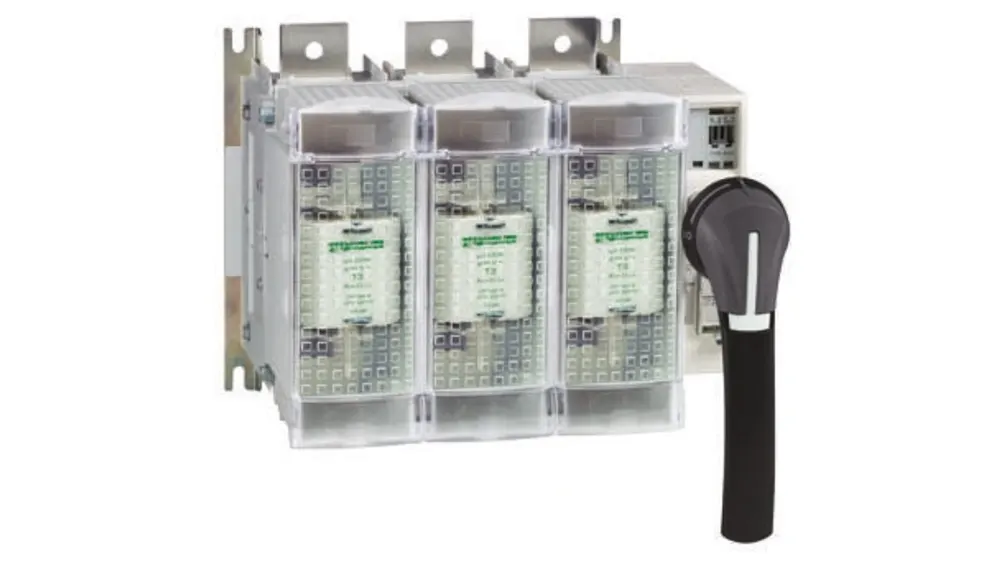

چگونه فیوز مناسب برای تابلوهای صنعتی انتخاب کنیم؟
انتخاب صحیح فیوز برای تابلوهای برق صنعتی، فراتر از صرفاً مشخصات روی برچسب است. هر پروژه نیازمند تحلیل دقیق بار، نوع تجهیزات، شرایط محیطی و الزامات حفاظتی است. در ادامه مهم‌ترین پارامترهای انتخاب فنی فیوز صنعتی را بررسی می‌کنیم.
بررسی جریان نامی (Rated Current)
جریان نامی مقدار جریانی است که فیوز می‌تواند به‌صورت مداوم بدون فعال شدن تحمل کند. انتخاب این مقدار باید بر اساس حداکثر جریان واقعی مصرفی مدار و ضریب اطمینان انجام شود. اگر جریان نامی کمتر از نیاز باشد، فیوز به‌صورت نادرست عمل کرده و در شرایط نرمال هم مدار را قطع می‌کند. از طرفی اگر بیش از حد زیاد انتخاب شود، در هنگام وقوع خطا عمل نخواهد کرد.
برای محاسبه جریان مناسب، از فرمول زیر استفاده می‌شود:
تعیین ولتاژ نامی و توان قطع فیوز
فیوز باید دارای ولتاژ نامی برابر یا بیشتر از ولتاژ کاری سیستم باشد. در سیستم‌های سه‌فاز با 400V، ولتاژ نامی 500V یا بیشتر توصیه می‌شود. همچنین توان قطع (Breaking Capacity) پارامتری بسیار حیاتی است. این توان باید از حداکثر جریان اتصال کوتاه قابل انتظار در سیستم بیشتر باشد.
| نوع کاربرد | ولتاژ سیستم | توان قطع پیشنهادی فیوز |
|---|---|---|
| روشنایی صنعتی | 230V | حداقل 6kA |
| تابلوهای موتور سه‌فاز | 400V | 10kA به بالا |
| تابلوهای اصلی فشار ضعیف | 400V/690V | 20kA تا 50kA |
برند اشنایدر الکتریک در سری فیوزهای صنعتی خود، تنوع زیادی از نظر ولتاژ و توان قطع دارد که با اغلب استانداردهای بین‌المللی از جمله IEC 60269 سازگار هستند.
مطابقت با نوع بار و تجهیز حفاظتی
فیوز مناسب باید با نوع باری که محافظت می‌کند هم‌راستا باشد:
- برای موتورهای سه‌فاز: بهتر است از فیوز کندکار استفاده شود.
- برای درایوها یا PLC: فیوز سریع‌کار توصیه می‌شود.
- برای بارهای مقاومتی یا روشنایی: فیوز کاردی با آمپر مناسب کافی است.
پیشنهاد فنی: ترکیب فیوز مناسب با کلیدهای مینیاتوری یا رله حرارتی، حفاظت چندلایه برای تابلو فراهم می‌کند.
برخی تابلوهای پیش‌مونتاژ شده در تهران کنترل شامل این ترکیب هستند و قابلیت سفارشی‌سازی نیز دارند.
رعایت استانداردهای بین‌المللی
در انتخاب فیوز صنعتی، بررسی تطابق با استانداردهای جهانی مثل IEC، UL، CE ضروری است. این استانداردها تضمین می‌کنند که فیوز از نظر عملکرد و ایمنی در شرایط واقعی قابل اعتماد است.
محاسبه آمپر مناسب فیوز برای تابلو برق صنعتی
انتخاب مقدار آمپر فیوز یکی از مهم‌ترین مراحل طراحی تابلو برق صنعتی است. انتخاب نادرست می‌تواند یا باعث قطع مکرر فیوز در زمان عادی شود یا در هنگام اتصال کوتاه، عملکرد مناسبی ارائه ندهد. بنابراین آشنایی با روش‌های صحیح محاسبه، ضروری است.
روش‌های تعیین جریان بار و ضریب اطمینان
جریان فیوز باید کمی بیشتر از حداکثر جریان بار باشد. همچنین برای جلوگیری از قطع ناخواسته، یک ضریب اطمینان (Safety Factor) به آن اضافه می‌شود.
فرمول پیشنهادی:
iniCopy codeI_fuse = I_load × (1 + Safety Factor)
- I_fuse: جریان اسمی فیوز
- I_load: جریان واقعی بار
- Safety Factor: معمولاً بین ۱۰ تا ۳۰ درصد
مثال: اگر جریان بار 40 آمپر باشد و ضریب اطمینان 20 درصد، فیوز با جریان نامی 50A انتخاب می‌شود.
مراحل تعیین جریان عملکرد فیوز
- تعیین حداکثر جریان لحظه‌ای و مداوم بار
- در نظر گرفتن نوع بار (مقاومتی، موتوری یا خازنی)
- بررسی جریان راه‌اندازی (در موتورهای القایی)
- انتخاب فیوز با جریان اسمی بیشتر از مقدار بالا
تاثیر افزایش بارهای گذرا در انتخاب فیوز
در صنایع، تجهیزات مانند موتور یا کمپرسور هنگام راه‌اندازی، جریانی تا ۶ برابر جریان نامی مصرف می‌کنند. اگر از فیوز سریع‌کار استفاده شود، ممکن است در زمان راه‌اندازی نیز قطع شود.
| نوع بار | جریان راه‌اندازی | نوع فیوز مناسب |
|---|---|---|
| موتور سه‌فاز 15kW | تا 180A لحظه‌ای | کندکار 50A |
| درایو صنعتی | تا 2 برابر نامی | سریع‌کار با تأخیر کوتاه |
| هیتر صنعتی | جریان پایدار | فیوز کاردی یا سریع‌کار |
استفاده از ابزارهای شبیه‌ساز انتخاب فیوز
برندهایی مانند Schneider Electric ابزارهایی آنلاین برای شبیه‌سازی انتخاب فیوز مناسب در اختیار مهندسان قرار می‌دهند.
چالش‌ها و اشتباهات رایج در انتخاب فیوز صنعتی
اشتباه در انتخاب فیوز صنعتی می‌تواند منجر به قطعی‌های غیرضروری، آسیب به تجهیزات، یا حتی بروز خطرات ایمنی شود. در این بخش به پنج خطای رایج در پروژه‌های صنعتی و نحوه اجتناب از آن‌ها می‌پردازیم.
۱. انتخاب فیوز با جریان اسمی نامناسب
- اشتباه: انتخاب فیوزی با آمپر بیش از حد بالا یا پایین
- نتیجه: یا حفاظت انجام نمی‌شود، یا فیوز مکرراً قطع می‌شود
- راه‌حل: استفاده از محاسبات دقیق جریان بار و ضریب اطمینان
۲. عدم توجه به زمان قطع و نوع عملکرد
- اشتباه: استفاده از فیوز سریع‌کار برای بارهای موتوری یا دارای جریان راه‌اندازی
- نتیجه: قطع لحظه‌ای مدار هنگام راه‌اندازی تجهیزات
- راه‌حل: انتخاب فیوز کندکار با تأخیر مناسب
- در محصولات Acti9 اشنایدر مدل‌هایی با رفتار زمان‌بندی مختلف وجود دارد. اطلاعات بیشتر
۳. عدم تطابق با توان قطع و ولتاژ سیستم
- اشتباه: فیوز با توان قطع پایین برای مدارهایی با اتصال کوتاه شدید
- نتیجه: عملکرد ناقص فیوز و ایجاد خطر انفجار
- راه‌حل: بررسی ولتاژ و توان قطع واقعی سیستم پیش از خرید
۴. عدم تطابق نوع فیوز با نوع بار
- اشتباه: استفاده از یک نوع فیوز برای تمام انواع بارها (موتور، گرمایشی، الکترونیکی)
- نتیجه: کاهش ایمنی یا عملکرد نادرست
- راه‌حل: تعیین نوع بار و انتخاب فیوز متناسب با آن
- مثال: در تابلوهای PLC، استفاده از فیوز سریع‌کار الزامی است.
۵. خرید فیوزهای نامعتبر و غیراستاندارد
- اشتباه: خرید فیوزهای متفرقه بدون گواهینامه
- نتیجه: کاهش طول عمر، خطر آتش‌سوزی، عملکرد غیرقابل پیش‌بینی
- راه‌حل: خرید از منابع معتبر مانند تهران کنترل – نمایندگی رسمی اشنایدر الکتریک در ایران
لیست کنترل انتخاب فیوز:
- محاسبه جریان بار واقعی
- بررسی جریان راه‌اندازی احتمالی
- تعیین ولتاژ سیستم
- انتخاب زمان قطع مناسب
- بررسی توان قطع موردنیاز
- اطمینان از اصالت برند فیوز
راهنمای انتخاب فیوز مناسب بر اساس کاربردهای مختلف صنعتی
در صنایع مختلف، نوع بار الکتریکی تعیین‌کننده نوع فیوز موردنیاز است. یک فیوز نمی‌تواند برای تمام کاربردها مناسب باشد. در این بخش به تفکیک انواع کاربردهای صنعتی، فیوز مناسب برای هر کدام را بررسی می‌کنیم.

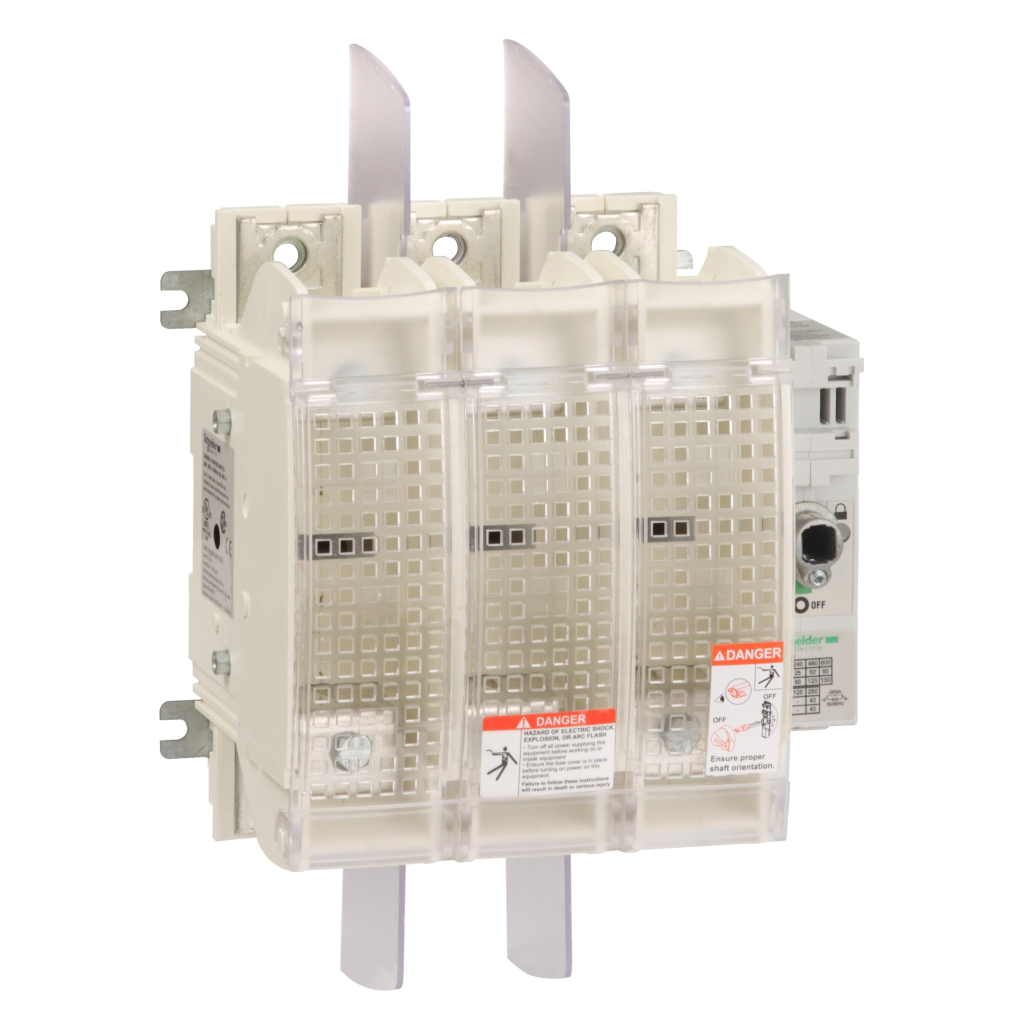

۱. فیوز برای موتورها و تجهیزات دوّار
موتورها در لحظه راه‌اندازی، جریان بسیار بالاتری از جریان نامی مصرف می‌کنند (Inrush Current). این موضوع ایجاب می‌کند که فیوزی انتخاب شود که در برابر جریان لحظه‌ای کوتاه‌مدت، واکنش نشان ندهد.
فیوز پیشنهادی:
فیوز کندکار (Time-Delay) با ظرفیت جریان مناسب، مخصوص بارهای القایی
پیشنهاد فنی:
از مدل‌های فیوز اشنایدر مناسب برای موتور در فروشگاه تهران کنترل بازدید کنید.
۲. فیوز برای بارهای مقاومتی و گرمایشی
در سیستم‌های گرمایشی، هیترها و بارهای مقاومتی، جریان راه‌اندازی بالایی وجود ندارد. در این موارد، نیازی به تأخیر در عملکرد فیوز نیست.
فیوز پیشنهادی:
فیوز سریع‌کار (Fast-Acting) یا فیوز کاردی برای قطع آنی در برابر جریان بیش‌از‌حد
۳. فیوز در مدارهای کنترل و PLC
تجهیزات کنترلی مانند PLC، HMI و سنسورها معمولاً حساسیت بالایی دارند. جریان مصرفی آن‌ها پایین است اما در برابر نوسانات، به‌شدت آسیب‌پذیر هستند.
فیوز پیشنهادی:
فیوز بسیار سریع (Ultra-Fast Fuse) یا Fast-Acting مخصوص مدارات دیجیتال
در پروژه‌هایی که از PLC سری M221 و M580 اشنایدر استفاده شده، توصیه می‌شود حفاظت دقیق و با دقت میلی‌ثانیه‌ای انجام شود.
۴. فیوز برای درایوها و منابع تغذیه
درایوهای AC و منابع تغذیه سوییچینگ نیازمند حفاظت حساس در برابر جریان‌های برگشتی و نوسانات هستند. استفاده از فیوزهای معمولی در این مدارها، ممکن است موجب عملکرد ناقص یا تأخیر در قطع مدار شود.
فیوز پیشنهادی:
فیوز با توان قطع بالا و زمان پاسخ سریع
۵. فیوز برای بارهای ترکیبی (Mixed Loads)
در برخی تابلوها، بارهای مختلف شامل موتور، روشنایی، و تجهیزات الکترونیکی در کنار یکدیگر قرار دارند. در این شرایط باید یا از فیوز مجزا برای هر شاخه استفاده شود یا فیوزی با رفتار ترکیبی انتخاب شود.
پیشنهاد فنی:
استفاده از فیوز کاردی یا فیوز کندکار با طراحی چندمنظوره
جدول تطبیق فیوز با کاربرد صنعتی
| کاربرد | نوع بار | فیوز مناسب | زمان قطع |
|---|---|---|---|
| موتور الکتریکی | القایی | کندکار | تأخیری |
| هیتر صنعتی | مقاومتی | سریع‌کار | فوری |
| درایو و UPS | سوییچینگ | سریع‌کار ویژه | بسیار سریع |
| کنترلر PLC | دیجیتال | Ultra-Fast | فوری |
| روشنایی صنعتی | مقاومتی | کاردی | متوسط |
معیارهای استاندارد و کیفیت در انتخاب فیوز صنعتی
کیفیت و استاندارد فیوز صنعتی تاثیر مستقیمی بر ایمنی، طول عمر و عملکرد صحیح تابلو برق دارد. توجه به این معیارها، تضمین‌کننده خریدی مطمئن و کارآمد است.
استانداردهای ملی و بین‌المللی معتبر
فیوزهای صنعتی باید با استانداردهای شناخته‌شده‌ای مثل:
- IEC 60269 (استاندارد جهانی فیوزهای قدرت)
- UL 248 (استاندارد آمریکایی)
- DIN VDE (استاندارد آلمان)
همخوانی داشته باشند. وجود گواهینامه‌های این استانداردها نشان‌دهنده عملکرد تضمین‌شده فیوز در شرایط سخت است.
تاثیر کیفیت ساخت و برند فیوز در ایمنی و دوام
برندهای معتبر مانند اشنایدر الکتریک سال‌ها تجربه و تحقیق در طراحی فیوزهای صنعتی دارند که منجر به:
- افزایش دوام فیوز
- دقت بالاتر در عملکرد قطع
- مقاومت در برابر شرایط محیطی و حرارتی سخت
- کاهش احتمال خرابی ناگهانی می‌شود.
در فروشگاه تهران کنترل، نمایندگی رسمی اشنایدر الکتریک، امکان تهیه فیوزهای اصل با ضمانت کیفیت فراهم است.
نکات لازم برای اطمینان از اصالت فیوز خریداری شده
- خرید از نمایندگی‌های معتبر
- بررسی بارکد و شماره سریال
- توجه به بسته‌بندی و هولوگرام شرکت سازنده
- دریافت فاکتور رسمی و گارانتی معتبر
لیست معیارهای کیفیت فیوز صنعتی:
- استانداردهای جهانی معتبر
- برند شناخته‌شده و قابل اعتماد
- توان قطع و جریان نامی دقیق
- گارانتی و خدمات پس از فروش
- تطابق با نیازهای پروژه
نگهداری، تست و تعویض فیوزهای تابلوهای صنعتی
نگهداری صحیح فیوزها در تابلوهای صنعتی نقش مهمی در تضمین عملکرد پایدار سیستم برق‌رسانی دارد. همچنین، تست دوره‌ای و تعویض به موقع فیوزها از بروز خرابی‌های گسترده جلوگیری می‌کند.
روش‌های تست عملکرد فیوز در محل نصب
- تست بصری: بررسی ظاهری فیوز برای شناسایی علائم ذوب یا خرابی
- تست پیوستگی مدار: با استفاده از مولتی‌متر یا تستر مخصوص، اطمینان از سلامت هسته فیوز
- تست جریان: اندازه‌گیری جریان عبوری و مقایسه با جریان نامی فیوز
زمان‌های مناسب برای تعویض فیوزهای آسیب دیده
- پس از بروز قطعی و تشخیص علت قطع
- مشاهده تغییر رنگ یا ذوب شدن فیوز
- در دوره‌های برنامه‌ریزی شده برای پیشگیری از خرابی ناگهانی
نکات ایمنی در حین تعویض و سرویس تابلو
- قطع کامل منبع تغذیه پیش از تعویض
- استفاده از تجهیزات حفاظت فردی (دستکش عایق، عینک ایمنی)
- جایگزینی فیوز با همان نوع، جریان و مشخصات فنی
- اطمینان از نصب صحیح و محکم فیوز در جای خود
فروشگاه تهران کنترل با ارائه فیوزهای استاندارد اشنایدر الکتریک و خدمات مشاوره تخصصی، همراه مطمئن شما در انتخاب و نگهداری تجهیزات برق صنعتی است.
نتیجه‌گیری
انتخاب فیوز مناسب برای تابلوهای صنعتی نیازمند شناخت دقیق مشخصات فنی، نوع بار و شرایط کاری است. رعایت استانداردهای کیفیت و خرید از فروشگاه‌های معتبر مانند تهران کنترل، نمایندگی اشنایدر الکتریک در ایران، کلید موفقیت در این مسیر است. با استفاده از فیوزهای استاندارد و تست‌های منظم، می‌توان از ایمنی تجهیزات و افزایش بهره‌وری کارخانه‌ها اطمینان حاصل کرد.
